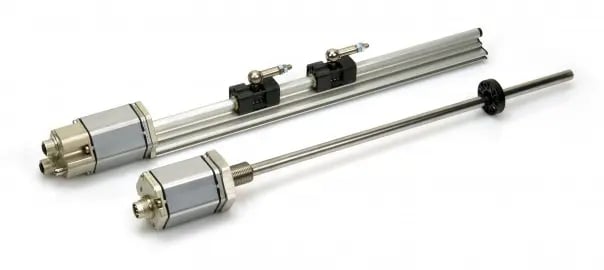

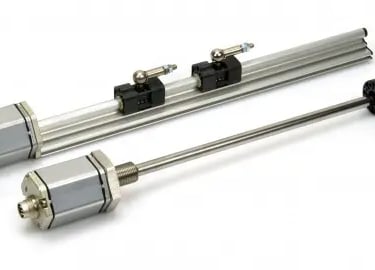

Temassız Magnetostriktif Pozisyon Sensörü

Magnetostriktif temassız pozisyon cetvelleri, manyetostriksiyon prensibiyle çalışan, yüksek hassasiyetli lineer pozisyon sensörleridir. Temassız çalışmaları sayesinde uzun ömürlü ve güvenilirdirler.

🔧 Çalışma Prensibi:

1. Manyetostriktif Etki:
   Sensör çubuğu (dalga kılavuzu), içinden geçen bir elektrik darbesi ile manyetostriktif bir dalga üretir.

2. Manyetik Sürgü (Pozisyon Vericisi):
   Cetvel boyunca hareket eden mıknatıs (sürgü), sensör çubuğuna yakın bir konumda bulunur ve sabit bir manyetik alan oluşturur.

3. Etki Noktası:
   Elektrik darbesi dalga kılavuzunda ilerlerken mıknatısla etkileşime girer ve bir bükülme (torsiyon dalgası) meydana gelir.

4. Zaman Ölçümü (Time-of-Flight):
   Bu torsiyon dalgası algılayıcıya ulaştığında, sistem bu sinyali alır ve elektrik darbesiyle arasındaki süreyi hesaplar. Bu süre, mıknatısın konumunu milimetre cinsinden belirler.

   📍 Avantajları:

   • Temassız yapı: Aşınma yok, uzun ömür

   • Yüksek doğruluk ve tekrarlanabilirlik

   • Dayanıklı (IP67+ seviyeleri mümkün)

   • Analog (0-10V, 4-20mA) veya dijital (SSI, CANopen vb.) çıkış seçenekleri

🏭 Kullanım Alanları:

1. Hidrolik ve pnömatik silindirlerde:
   Pozisyon kontrolü için doğrudan silindir içine entegre edilebilirler.

2. Plastik enjeksiyon makineleri:
   Kalıp pozisyonlarının hassas takibi için.

3. Pres makineleri:
   Üst kalıbın konumunun hassas ölçümü.

4. Ahşap ve metal işleme tezgahları:
   Otomatik hareket kontrolü ve güvenlik izleme.

5. Enerji üretimi:
   Türbin kanat pozisyonları ve valf konumları izlenebilir.

6. Endüstriyel otomasyon sistemleri:
   Akıllı üretim hatlarında robotik kol veya konveyör pozisyon ölçümleri.

✅ Uygulama Senaryosu: Enjeksiyon Makinesinde Magnetostriktif Cetvel Kullanımı

🎯 Amaç:

Plastik enjeksiyon makinesinde kalıbın hassas kapanma pozisyonunu izlemek ve enjeksiyon basıncına göre hareketi kontrol etmek.

🔄 Çalışma Süreci:

1. Kalıp kapanırken piston hareket eder.

2. Mıknatıs pozisyonu sürekli izlenir.

3. İstenilen konuma gelindiğinde PLC enjeksiyonu başlatır.

4. Geri çekilme pozisyonu da yine hassas şekilde kontrol edilir.

✅ Avantaj:

• Enjeksiyon hassasiyeti artar.

• Kalıp kırılma riski azalır.

• Arıza tespiti ve bakım kolaylaşır.

🏷️ Marka & Model Karşılaştırması: Magnetostriktif Temassız Cetveller

Temposonics (eski MTS)

R-Series V

Balluff

BTL7

Gefran

IK4/P

SICK

MPS-G

Turck

TTM Series

Novotechnik

TIM Series
