Seviye Ölçüm Sensörleri

Seviye ölçüm sensörleri tank, silo veya depolarda bulunan sıvı ya da katı malzemelerin doluluk seviyesini ölçmek için kullanılan cihazlardır. Çalışma prensipleri, kullanılan teknolojiye göre farklılık gösterir. Genel olarak iki gruba ayrılırlar: temaslı (kontakt) ve temassız (non-kontakt) sensörler.

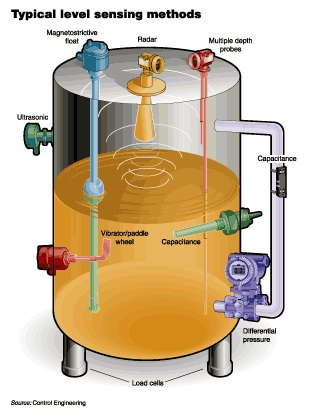

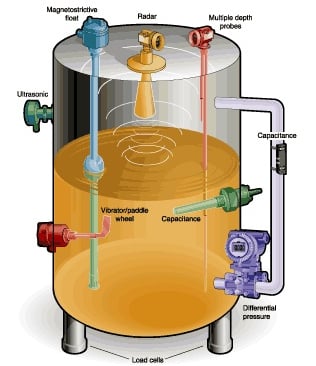

Aşağıda en yaygın seviye ölçüm sensörleri ve çalışma prensipleri:

1. Yüzer Şamandıralı Sensörler

• Prensip: Sıvı seviyesi yükseldikçe veya azaldıkça şamandıra hareket eder. Bu hareket mekanik veya manyetik olarak bir anahtarı tetikler.

• Kullanım: Basit, düşük maliyetli uygulamalarda.

2. Basınç (Hidrostatik) Sensörler

• Prensip: Sıvı yüksekliği arttıkça tabandaki hidrostatik basınç artar. Sensör bu basıncı ölçerek sıvı seviyesini hesaplar.

• Kullanım: Su depoları, endüstriyel tanklar.

3. Kapasitif Seviye Sensörleri

• Prensip: Elektrotlar ile tank içindeki malzeme arasında bir kapasitans oluşur. Malzeme seviyesi değiştikçe dielektrik sabiti değişir, bu da kapasiteyi etkiler. Ölçüm bu değişim üzerinden yapılır.

• Kullanım: Sıvılar ve bazı katı granüller.

4. Ultrasonik Seviye Sensörleri

• Prensip: Sensör, sıvı/katı yüzeyine ultrasonik dalga gönderir. Dalga yüzeyden yansıyıp geri döner. Gönderme ve alma arasındaki süre ölçülerek mesafe (dolayısıyla seviye) hesaplanır.

• Kullanım: Temassız ölçüm istenen tank ve silo uygulamaları.

5. Radar (Mikrodalga) Seviye Sensörleri

• Prensip: Mikrodalga sinyalleri yüzeye gönderilir. Yansıyan sinyalin geliş süresine göre mesafe hesaplanır.

• Avantaj: Basınç, sıcaklık, buhar ve köpükten minimum etkilenir.

• Kullanım: Kimya, petrokimya, gıda, ağır endüstri.

6. Tuning Fork (Titreşim Çatalı) Sensörleri

• Prensip: Sensör ucundaki metal çatal belirli bir frekansta titreşir. Malzeme bu çatalı kapladığında titreşim frekansı veya genliği değişir. Bu değişim ile seviye algılanır.

• Kullanım: Sıvı ve granül katı seviye algılama (daha çok min./max. seviye kontrolünde).

7. Optik Seviye Sensörleri

• Prensip: LED ışığı prizmadan sıvıya gönderilir. Sıvı yoksa ışık sensöre geri yansır, sıvı temas ettiğinde kırılma olur ve sensöre ulaşan ışık azalır.

• Kullanım: Küçük tanklar, medikal cihazlar, içecek makineleri.

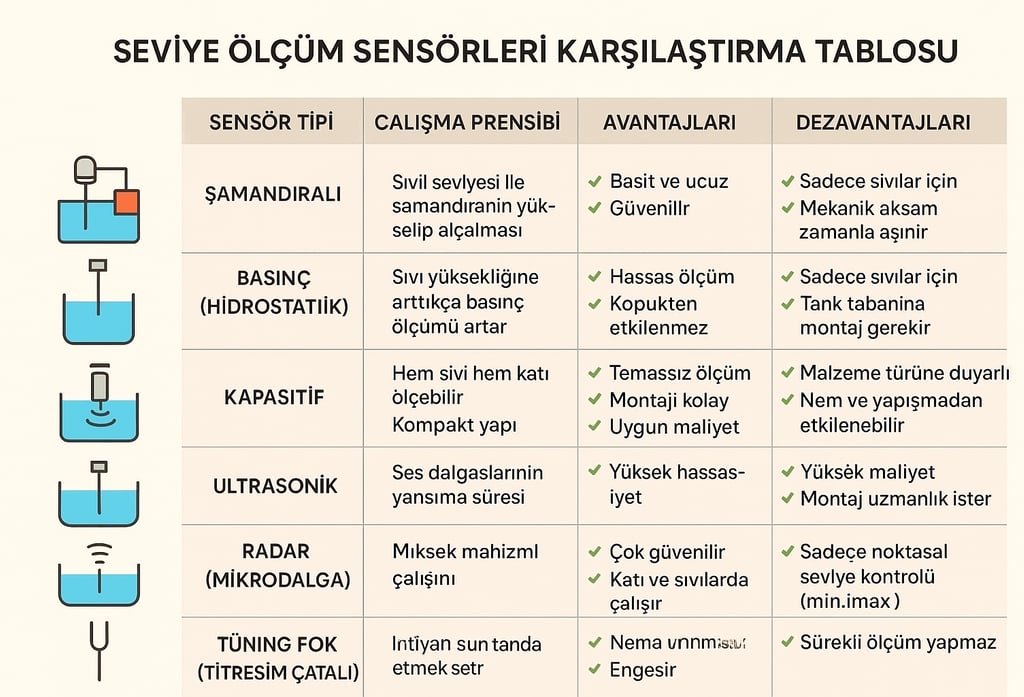

🔑 Özetle:

• Mekanik prensipli sensörler (şamandıra, tuning fork) doğrudan temasla çalışır.

• Elektronik prensipli sensörler (ultrasonik, radar, kapasitif, optik) temassız veya hassas ölçüm sağlar.

• Seçim, ölçülecek malzemenin türü, ortam koşulları (basınç, sıcaklık, korozyon), ölçüm hassasiyeti ve maliyet kriterlerine göre yapılır.

🔑 Genel Yorum:

• Ekonomik ve basit sistemler için → Şamandıralı, kapasitif.

• Orta seviye hassasiyet için → Ultrasonik.

• Yüksek hassasiyet, zorlu ortam için → Radar.

• Min./max. kontrol için → Tuning Fork.

• Küçük cihazlar için → Optik.
