Konveyor Uygulamasında Örnek Enkoder Seçim Hesabı

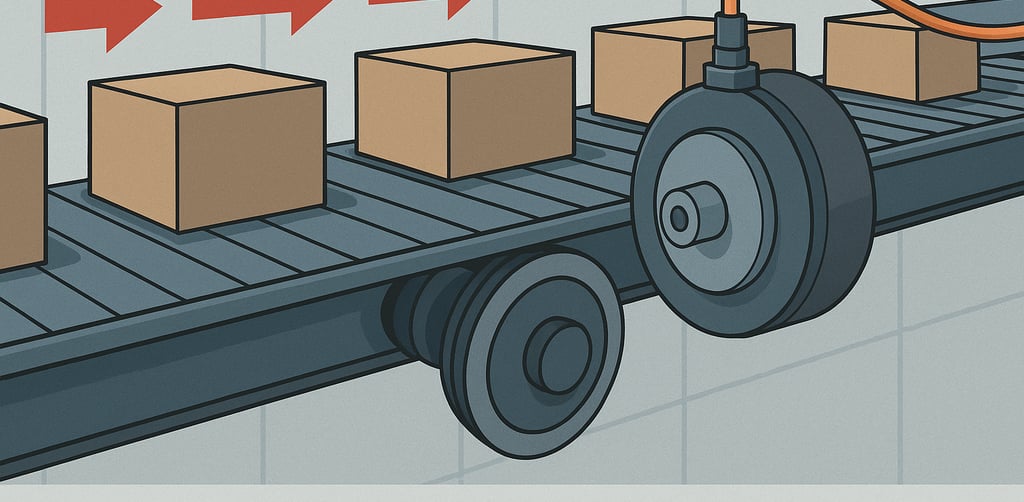

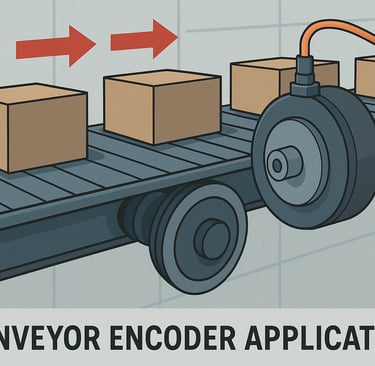

🎯 Senaryo: Konveyör Bant Sistemi

Amaç: Üzerinden ürün geçen bir konveyör bandının hızını ölçmek ve gerektiğinde konumlandırmak istiyoruz.

🔩 Sistem Özellikleri:

• Motor tipi: AC motor (1.500 rpm)

• Konveyör uzunluğu: 3 metre

• Bant genişliği: 40 cm

• Redüksiyon oranı: 1:10 (motor 1500 rpm → tambur 150 rpm)

• Tambur çevresi: 0.5 metre (yarıçap ≈ 8 cm)

• İstenilen hassasiyet: Konveyör üzerinde ürün konumu ±1 cm hassasiyetle izlenmeli

🔍 Adım 1: Tamburun Devir Sayısını Belirle

Motor 1500 rpm, redüktör oranı 1:10 → Tambur: 1500 / 10 = 150 rpm

🔍 Adım 2: Tambur 1 Devirde Kaç cm Hareket Ettirir?

Tambur çevresi: Ç = 2πr ≈ 2 × 3.14 × 8 cm ≈ 50 cm

→ Yani, tambur her 1 devirde konveyörü 50 cm hareket ettiriyor.

🔍 Adım 3: ±1 cm Hassasiyet için Kaç Pulse Gerekir?

50 cm’lik bir devirde en az 1 cm’lik çözünürlük isteniyor. Yani: 50 cm / 1 cm = 50 pulse/devir gerekir (minimum)

Ancak güvenlik payı ve daha stabil ölçüm için bu değerin 4-5 katı kullanılır: 50 × 5 = 250 PPR önerilir.

🔍 Adım 4: Dönüş Hızıyla Enkoder Frekansını Hesapla

Tambur: 150 rpm → 1 saniyede 2.5 devir 250 pulse/devir ⇒ saniyede: 250 × 2.5 = 625 pulse/saniye (625 Hz)

Bu frekans, çoğu PLC/sürücü/sayma modülü için uygundur (genellikle 10 kHz üstü desteklenir).

✅ Sonuç: Enkoder Seçimi

Özellik Değer

Tip Incremental (Artımsal)

Çözünürlük 250 PPR (veya 500 PPR ile daha hassas kontrol)

Mil bağlantısı Konveyör tamburuna veya motor çıkışına

Çıkış tipi NPN/PNP açık kollektör veya Line Driver (sistemine uygun)

Koruma IP65 (toz ve neme karşı)

Gövde Metal veya alüminyum
